上海成功研發75-1型數顯白度儀
一 前言
偉大領袖毛主席教導說：“無產階級文化大革命是使我國社會生產力發展的一個強大的推動力�！痹趶S黨委的領導下，我們以階級斗爭為綱，大破儡夫徽漢、無所作為的思想，在上海紡織工學院、上海光學儀器廠、上海求精儀表廠、上海光學元件廠和海光玻璃廠等兄弟單位的大力支持和幫助下，經過多次調試，終于研制成功了一臺國產75一1型數顯白度儀。經過初步使用，證明性能良好。
數顯白度儀不僅用于測量化學纖維的白度，同時還可測量各種紙張、布、陶瓷、粉末、涂料及物體對各種色光的反射率。適用于工業生產中對原料、半成品、成品的白度檢驗。
數顯白度儀有如下特點：
�。�1）為了消除光波反射率的不同，被測樣品采用磁性旋轉，得到平均的反射率，并使精度達到l~2沁。
�。�2）為了得到平均白度值采用紅、綠、藍三色濾光分光，按光波反射率的關系式進行計算。其結果與目光測視較為一致。
（3）橋路電阻采用十進制標準電阻切換，減少示值誤差。
�。�4）為了讀數清晰采用數字電子管讀出數值。
（5）可以檢驗纖維白度：R值（反射率）、F值（熒光值）和W值（白度值）。
二、結構及測且原理

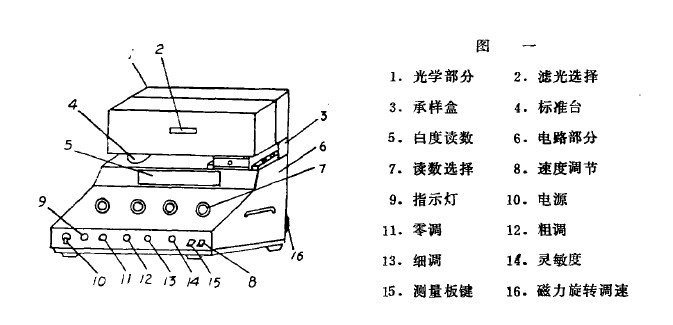

數顯白度儀外形如圖一所示，儀器由三部分組成。上部為光測量頭，（由光源，濾色鏡，聚光鏡和硒光電池等組成。中部有受光器（接收來自光通道孔之光）二只，左面為標準試樣處，右面為被測纖維承樣盒（有磁性電轉動機構支托）。介于光源和承樣盒之間有紅、綠、藍三色濾光鏡籍以對各種波長的吸收和通過再經聚光后由第二濾光片的透明度來分別消除反射來的紫外線和其它不純光線而被紫外線激發了熒光波長各為紅（614m產）、綠（522m產）、藍（440m嚴）進入硒光電池。第三部分為電路組成。由于讀數選擇采用了標準電阻給定。避免了用滑線電阻示值所造成的臨界誤差，從而可完整地直接在數碼管讀出被測物的白度值。
數顯白度儀采用典型的光度測量中常見的雙光電池同極連接的補償電路（見圖二），以致消除了由于電網波動而引起的光源變化或阻值變化所造成的測封誤差，從而保證了儀器的穩定性和可靠性。

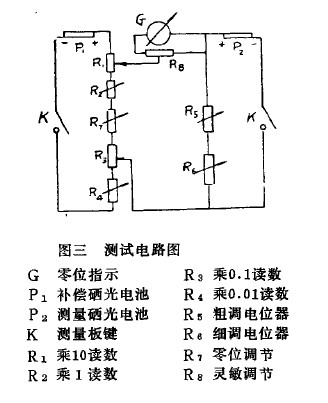

數顯白度儀采用二組硒光電池作為橋臂，組成測試電路（圖三），光源束以45.角度分別投至標準樣面和被測物面上。在垂直于平面的方向（法線）由二組硒光電池接收試樣及標準樣品反射的光通量。試樣的白色程度將直接影響其硒光電池的輸出電流大小，二者成直線關系。
三、操作方法
1.將測量、旋轉板鍵擲向中間位置，靈敏度旋鈕按逆時針方向旋至極端，再細調檢流儀零位旋鈕，使光點中心位于“O”刻度線上。
2.抽出試樣抽斗，放上標準樣品（氧化鎂）調節讀數旋鈕，使數字管顯示的數值與標準樣品的規定白度值相同。將板鍵擲至“測量”位置，精心調節“粗、細調二旋鈕”,使檢流計光點指“O”時，然后將板鍵擲回中I'ai位置。
3.取出標準樣品，換上黑絨板、調節讀數旋鈕，使數字管讀數為00.00將板鍵擲至“測量”細心調置“零調”旋鈕，使檢流計光點指a0“,板鍵擲回中間位置。
4.將2、3兩項程序重復二、三次后即可進行測試。
5.放入被測纖維《定量為3克）將側量板鍵投向”測量“處，電磁旋轉板鍵擲向”開“位工。調節讀數選擇旋鈕切換各檔（10xl、1xl、1x10.01xl）數值旋鈕直至檢流計光點指”O“,這時數字管顯示的數值即為該”測樣“的單色白度值。按紅、綠、藍三色分別記錄各測得值以供計算。
6.哲行選用的白度值計算式。
四、色光試驗比較
取睛綸1琦、2片、3珍試樣：用單色光、雙色光和三色光分別測定。
其結果如下：
從單色光，雙色光檢臉1砂樣品”最白“.用三色光檢驗以2玲樣品最白。因為后者撼去了不利的混淆光波，符合分光原理，借以進行纖維物理指標的白度標定。根據目光測視鑒定也是2戶樣品最白。這證明用三色光檢驗與日常目光鑒定較為一致。能標其纖維白色程度、即白度。
