凱氏定氮儀常見2種故障的解決方法
凱氏定氮儀常見2種故障的解決方法
1、定時器的改制故障現象

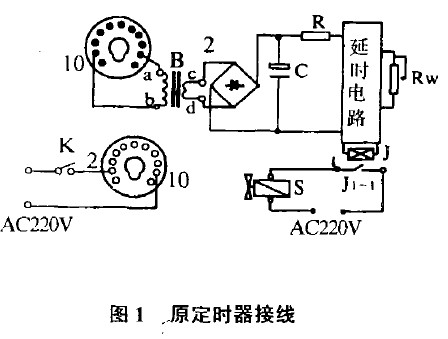

在有加堿指令時，加堿泵不工作。在儀器中有四只相同的（305）定時器，外型為插人式大11腳封裝，所以在需要更換時顯得特別方便，型號為SA46720,工作電壓為AC22OV,國內沒有相同產品，曾與儀器生產廠家聯系，這種型號廠家早已不生產了，經我們拆開檢查，發現是定時器TE的供電變壓器B,（220V/24碼燒壞，但定時電路完好，這種小型變壓器由于體積很小，國產最小的產品也不能裝人，以前我們曾兒次重繞，由于休積小，電壓高，重繞后也維持不了多久，后來，我們將其部分電路稍加改動后，即徹修復，見圖1,定時器（TE）的電壓端是通過堿泵控制開關K接人定時器管座的2,10兩腳，插頭相應的2,10兩腳接定時器內部的電源變壓器B的a、b、次級c、d經硅橋整流后給定時電路供電，其中D為硅橋，R、C為租容濾波元件，Rw為時間設定，J為定時器輸出控制繼電器，J1一1是J的控制觸頭，S為堿泵電機，當加堿時K閉合，AC220V經管座接口進人B的初級，次級電壓整流濾波后供給定時器電路，設定時間到后，繼電器吸合，其觸頭l,4閉合啟動加堿電機，開始執行加堿程序。
改制方法：先準備一只3w一sw,22OV盡4V的小型變壓器B（小型錄音機電源變壓器也可），再將定時器內的B拆除，將原B的二次線c、b兩端直接接人插頭的2,10兩端，原管座上的2,10兩端拆下，并將這兩點直接接到B的初級1,2兩端，B的次級3,4兩端接管座的2,10兩端，將B利用原定時器旁邊接線排的固定螺絲就近固定，通過這樣處理后，定時器已使用兒年未出現過問題。應當注意的是：如果原機中其余兒個定時器還未改過，那應當特別注意，改動過與未改動過的定時器之間不可互換，否則會使工作不正�；蛘邿龎�，改動過后應當標上特別標記。
2、電流指示器的修復故障現象
儀器每次開機簇餾時，其電流指示讀數不穩定，讀數在1.5A與4A之間隨機跳動，檢查加熱器引線等均正常，查電流指示電路。其電路為二次互感方式，在加熱器電路中串接一只電流互感器B,B的二次回路經硅橋整流，由R.Rw分流后由川產表顯示電流值，經仔細分析，并檢查電路后用一只10A左右的鉗型電流表卡人蒸餾加熱器回路中監測，發現當儀器上顯示的電流值不穩定時，鉗型表電流讀數并未變化，這說明只是儀器電流指示電路有問題，進一步檢查發現顯示電路中校準微調Rw已由銀白色變為黑褐色，早已氧化，在調節Rw時，電流指示跳動較大，Rw廠家選用為簡易型，其觸頭暴露在外面，在長期的分析互作中很易遭到有害氣體的腐蝕，現選用國產封閉式認伙1型（IK/IW）代替后，電流顯示穩定，然后參照鉗型表電流讀數，仔細微調Rw使儀器電流值與鉗型表保持一致后，儀器指示值已校準，故障已徹底排除。
